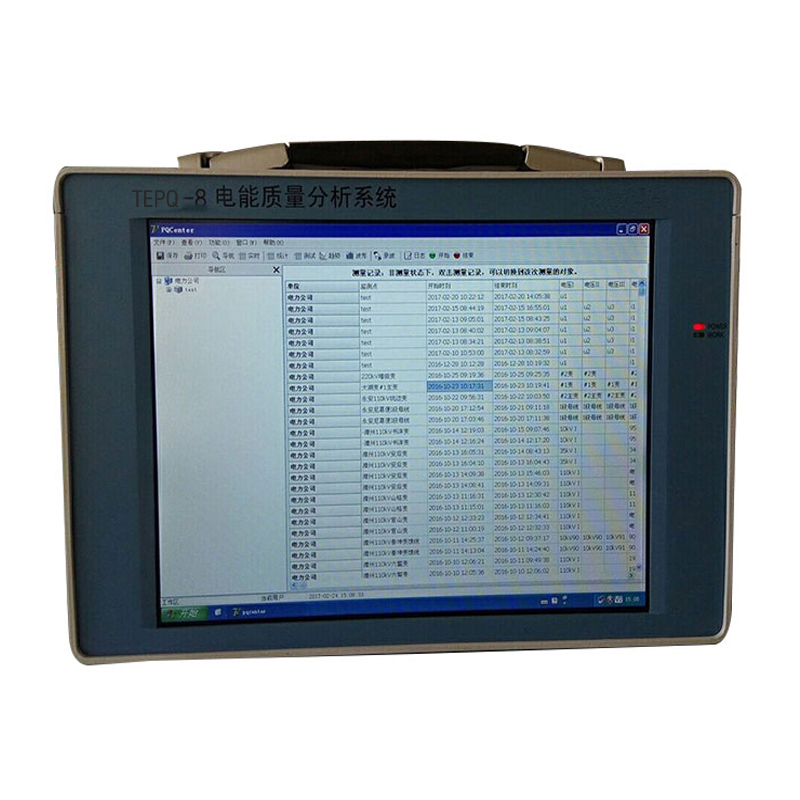

TEPQ-8电能质量分析仪

发布日期：2022-08-19

一、概述

      随着我国国民经济的蓬勃发展，电力负荷急剧加大，特别是冲击性和非线性负荷容量不断增长，使得电网发生一些电能质量问题。扬州华电电气有限公司推出电能质量分析系统，以其精度高、功能全、使用方便受到电力、冶金、铁路等系统用户的普遍欢迎。

二、功能和特点

1．主要功能

稳态电能质量分析：谐波、间谐波、频率、三相不平衡度、电压偏差、闪变。

暂态电能质量分析：电压骤升、电压骤降、电压短时中断。

功率和电抗分析：基波和各次谐波的有功功率、无功功率、视在功率、功率因数、电抗。

事件录波和回放：电能质量超标录波、手动录波、开关量跳变录波(扩展配置)。

2．主要特点

精度高：符合国标A级仪器要求。

同时监测8个网点:同时监测4路电压母线和4路电流线路（每路含A、B、C三相）。【另有监测2 个 6个网点可选】

容量大：硬盘容量64G以上，一般可存储8年以上的数据。

通讯线路兼容：具有以太网口、USB接口。

三、技术指标与规格

1．测量范围

额定交流电压：  57.7V，100V，220V，380V。

额定交流电流：  1A ，2A，5A，15A。

频率：  42.5～57.5Hz。

2. 测量精度

电网频率误差：  ≤0.002Hz。

电压偏差误差：  ≤0.2％。

三相电压不平衡度误差：  ≤0.2％。

闪变误差：  ≤ 5％。

谐波误差： 符合国标A级仪器的要求

谐波次数：（2～100次）

注： ①UN 为标称电压，Uh为谐波电压；IN 为额定电流，Ih 为谐波电流。

 ② A级仪器频率测量范围为0～2500Hz，用于测量，仪器的相角测量误差不大于±5°。B级仪器用于一般测量。3.  工作环境及外形尺寸

工作电源：交流输入：100-240V～，1.5A，50－60Hz，功率：≤60W。

工作温度：－10°C～40°C

外形尺寸： 330 mm×224mm×90mm。
